SensMax SensGuard DS18B20 - bezprzewodowy czujnik temperatury z sondą

Bezprzewodowy czujnik temperatury z sondą SensGuard DS18B20 jest przeznaczony do zdalnego monitorowania temperatury w urządzeniach chłodniczych, chłodniach, systemach HVAC, maszynach, kanałach wentylacyjnych, zbiornikach z cieczą i innych trudno dostępnych punktach pomiarowych.

Czujnik wykorzystuje zewnętrzną cyfrową sondę DS18B20 do pomiaru temperatury w zakresie od -30°C do +120°C. Sonda ze stali nierdzewnej z przewodem o długości 1 m może zostać umieszczona wewnątrz zamrażarki, chłodni, kanału, obudowy urządzenia lub zbiornika z cieczą, podczas gdy bezprzewodowy korpus czujnika pozostaje zamontowany poza monitorowaną strefą.

Pomiary wykonywane są co 5 minut i przesyłane bezprzewodowo do kompatybilnej bramki SensGuard, takiej jak SensGuard TCP LR X2. Bramka przekazuje dane do platformy monitorowania SensGuard w chmurze, gdzie użytkownicy mogą przeglądać raporty, analizować trendy i otrzymywać powiadomienia po przekroczeniu ustawionych limitów temperatury.

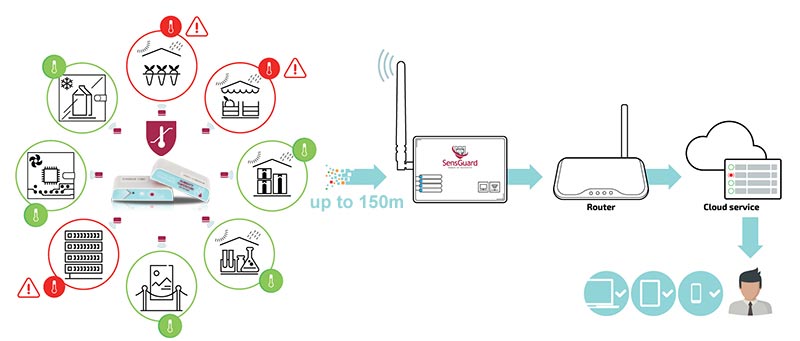

SensGuard DS18B20 przesyła odczyty temperatury z sondy bezprzewodowo do bramki SensGuard i portalu monitorowania w chmurze.

W skrócie

• Bezprzewodowy czujnik temperatury z zewnętrzną cyfrową sondą DS18B20.
• Zakres pomiarowy sondy od -30°C do +120°C.
• Dokładność pomiaru ±0,5°C w całym zakresie pomiarowym.
• Rozdzielczość pomiaru 0,1°C do monitorowania trendów temperatury.
• Przewód sondy ze stali nierdzewnej o długości 1 m do zamrażarek, kanałów, urządzeń i zbiorników z cieczą.
• Bezprzewodowa komunikacja 868 MHz z kompatybilną bramką SensGuard.
• Zasięg komunikacji do 150 m przy bezpośredniej widoczności.
• Szyfrowanie transmisji AES-128 pomiędzy czujnikiem a bramką.
• Zasilanie bateryjne za pomocą dwóch wymiennych baterii AAA.
• Żywotność baterii do 5 lat przy domyślnym interwale pomiarowym.
• Obudowa IP54 korpusu czujnika.

Poproś o konsultację

Jak działa czujnik DS18B20

Czujnik DS18B20 mierzy temperaturę za pomocą zewnętrznej cyfrowej sondy ze stali nierdzewnej. Sonda jest umieszczana w wymaganym obszarze pomiarowym, natomiast bezprzewodowy korpus czujnika może pozostać poza zamrażarką, kanałem, zbiornikiem, obudową maszyny lub monitorowanym obszarem urządzenia.

Co 5 minut czujnik rejestruje odczyt temperatury i przesyła go szyfrowanym kanałem radiowym AES-128 na częstotliwości 868 MHz do kompatybilnej bramki SensGuard. Bramka następnie przesyła dane do platformy SensGuard w chmurze w celu raportowania, generowania powiadomień i analizy historii pomiarów.

Urządzenie posiada przycisk diagnostyki sieciowej oraz diodę LED stanu, dzięki czemu użytkownik może sprawdzić, czy czujnik jest połączony z bramką i systemem w chmurze.

Monitorowanie temperatury za pomocą sondy

Zewnętrzna sonda sprawia, że DS18B20 nadaje się do miejsc, w których temperatura musi być mierzona wewnątrz określonej strefy, ale korpus czujnika powinien pozostać na zewnątrz, aby zapewnić komunikację bezprzewodową i łatwy dostęp do baterii.

Typowe przykłady obejmują witryny chłodnicze, komory mroźnicze, kanały wentylacyjne, zbiorniki z cieczą, maszyny i urządzenia techniczne. Sonda mierzy temperaturę w wymaganym obszarze, podczas gdy korpus czujnika pozostaje łatwo dostępny do obsługi i pracuje w normalnych warunkach dopuszczalnych dla elektroniki.

Instalacja

Korpus czujnika jest montowany na gładkiej powierzchni, takiej jak tworzywo sztuczne, metal, szkło lub malowana ściana, za pomocą mocnej dwustronnej taśmy klejącej. Umożliwia to szybką instalację bez wiercenia i dodatkowego osprzętu montażowego.

Po zamontowaniu korpusu czujnika umieść zewnętrzną sondę o długości 1 m w miejscu, w którym ma być mierzona temperatura. Korpus czujnika powinien znajdować się w zasięgu bezprzewodowym bramki SensGuard oraz w dozwolonym zakresie temperatury pracy elektroniki.

Czujnik jest dostarczany w stanie wyłączonym, aby chronić baterie podczas magazynowania i transportu. Aby rozpocząć pracę, naciśnij i zwolnij przycisk łączenia z siecią, a następnie zarejestruj czujnik w portalu SensGuard w chmurze za pomocą kreatora połączenia.

Monitorowanie za pomocą sondy DS18B20 w urządzeniach chłodniczych, kanałach HVAC, zbiornikach z cieczą, urządzeniach i chłodniach.

Poproś o konsultację

Kompatybilna bramka i monitorowanie w chmurze

Czujnik DS18B20 wymaga kompatybilnej bramki SensGuard do monitorowania online. Bramka odbiera bezprzewodowe odczyty z czujnika i przesyła je do platformy SensGuard w chmurze.

• SensGuard TCP LR X2 - bezprzewodowa bramka i kolektor danych do czujników monitorujących SensGuard.

W platformie chmurowej użytkownicy mogą przeglądać historię temperatury, konfigurować wartości progowe, otrzymywać powiadomienia i eksportować raporty z monitorowania. Wspiera to codzienny nadzór, kontrolę jakości i dokumentację audytową.

Typowe zastosowania

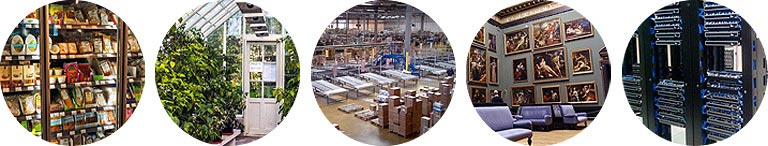

SensGuard DS18B20 nadaje się do bezprzewodowego monitorowania temperatury tam, gdzie potrzebna jest praktyczna zewnętrzna sonda do urządzeń chłodniczych, kanałów, zbiorników z cieczą lub urządzeń technicznych.

• Chłodnictwo komercyjne - supermarkety, sklepy spożywcze, witryny chłodnicze i komory mroźnicze.
• Chłodnie i magazyny - chłodnie, mrożone towary, magazynowanie żywności i zapasy wrażliwe na temperaturę.
• Magazynowanie produktów farmaceutycznych - lodówki, szafy i pomieszczenia magazynowe wymagające rejestrowania historii temperatury.
• HVAC i wentylacja - monitorowanie temperatury powietrza w kanałach i nadzór pomieszczeń technicznych.
• Urządzenia przemysłowe - maszyny, rurociągi procesowe i środowiska produkcyjne.
• Zbiorniki z cieczą - monitorowanie temperatury wody, napojów, substancji chemicznych lub procesów technologicznych.
• Serwerownie i centra danych - lokalne monitorowanie temperatury w pobliżu szaf i urządzeń.
• Muzea i archiwa - eksponaty i magazyny wrażliwe na warunki klimatyczne.

Korzyści biznesowe

Bezprzewodowe monitorowanie temperatury za pomocą sondy pomaga organizacjom ograniczyć ręczne kontrole i wykrywać zmiany temperatury, zanim spowodują straty produktów, przerwy w działaniu lub problemy z jakością. Zewnętrzna sonda umożliwia pomiar temperatury dokładnie w wymaganym miejscu, podczas gdy korpus czujnika pozostaje dostępny do obsługi.

Raportowanie i powiadomienia w chmurze pomagają zespołom szybciej reagować, zachować historię temperatury i wspierać wewnętrzną kontrolę jakości. Bezprzewodowa konstrukcja ułatwia również dodawanie punktów monitorowania w istniejących obiektach bez prowadzenia długich przewodów sygnałowych do każdego punktu pomiarowego.

• monitorować temperaturę za pomocą sondy w zakresie od -30°C do +120°C;
• ograniczać ręczne kontrole temperatury;
• otrzymywać powiadomienia po przekroczeniu wartości progowych;
• przechowywać raporty historyczne do kontroli jakości i audytów;
• umieszczać sondę w monitorowanej strefie, pozostawiając korpus czujnika w łatwo dostępnym miejscu;
• dodawać nowe punkty monitorowania bez prowadzenia przewodów od czujników do bramki.

Przykład zastosowania

Magazyn farmaceutyczny instaluje czujniki temperatury SensGuard DS18B20 z sondami w lodówkach i zamrażarkach. Sondy są umieszczone wewnątrz monitorowanych urządzeń, natomiast bezprzewodowe korpusy czujników pozostają zamontowane na zewnątrz, co zapewnia lepszą komunikację i łatwiejszą wymianę baterii.

Platforma monitorowania śledzi historię temperatury i wysyła powiadomienia, gdy odczyty zbliżają się do niebezpiecznych wartości granicznych. Personel może zareagować, zanim leki lub przechowywane towary zostaną uszkodzone, a raporty wspierają wewnętrzną kontrolę jakości i dokumentację zgodności.

Dane techniczne

FAQ - czujnik SensGuard DS18B20

• Jaki jest zakres pomiarowy czujnika DS18B20?
  Zewnętrzna sonda mierzy temperaturę w zakresie od -30°C do +120°C.
• Jaka jest dokładność pomiaru?
  Dokładność pomiaru wynosi ±0,5°C w całym zakresie.
• Jak długi jest przewód sondy?
  Standardowa długość przewodu sondy wynosi 1 m. Dłuższe wersje są dostępne na życzenie.
• Czy korpus czujnika może znajdować się wewnątrz zamrażarki lub strefy wysokiej temperatury?
  Zewnętrzna sonda jest przeznaczona do pracy w monitorowanej strefie, natomiast zakres temperatury pracy korpusu czujnika wynosi od -20°C do +55°C. Korpus czujnika powinien być zainstalowany w tym dozwolonym zakresie.
• Jaka bramka jest wymagana?
  Czujnik wymaga kompatybilnej bramki SensGuard, takiej jak SensGuard TCP LR X2.
• Jak często wykonywane są pomiary?
  Interwał pomiarowy wynosi 5 minut.
• Jakich baterii używa czujnik?
  Czujnik wykorzystuje dwie baterie AAA 1,5V. Baterie litowe są zalecane do pracy w temperaturach poniżej zera.
• Jak długo działa bateria?
  Żywotność baterii wynosi do 5 lat przy domyślnym interwale pomiarowym.
• Jak montowany jest czujnik?
  Korpus czujnika jest mocowany na gładkiej powierzchni za pomocą mocnej dwustronnej taśmy klejącej.

Gotowi, aby rozpocząć?

Potrzebujesz bezprzewodowego monitorowania temperatury za pomocą zewnętrznej sondy w urządzeniach chłodniczych, zamrażarkach, kanałach HVAC, zbiornikach z cieczą, maszynach lub magazynach? SensMax pomoże dobrać odpowiedni czujnik DS18B20 i konfigurację bramki SensGuard dla Twojego projektu.

Prześlij nam wymagany zakres temperatury, miejsce umieszczenia sondy, liczbę punktów monitorowania, odległość od bramki i wymagania dotyczące raportowania, a pomożemy określić właściwą konfigurację.
