SensMax TAC-B EWP PoE radarowy czujnik zliczania osób

SensMax TAC-B EWP to zasilany przez PoE radarowy czujnik do zastosowań wewnętrznych i zewnętrznych, przeznaczony do zliczania osób w czasie rzeczywistym wewnątrz budynków oraz zliczania pieszych i rowerów na zewnątrz. Wykorzystuje bezkontaktową technologię radarową 60 GHz mmWave do wykrywania ruchu, kierunku, prędkości i obecności bez kamer wideo oraz bez gromadzenia danych osobowych.

Czujnik obsługuje zarówno montaż boczny, jak i montaż sufitowy, dzięki czemu nadaje się do wejść, korytarzy, powierzchni handlowych, budynków publicznych, inteligentnych budynków, tras pieszych i ścieżek rowerowych. W trybie ściennym TAC-B EWP może klasyfikować poruszające się obiekty jako pieszych lub rowerzystów. W trybie sufitowym może klasyfikować pieszych jako dorosłych lub dzieci na podstawie wysokości obiektu.

Dzięki zasilaniu PoE i transmisji danych Ethernet jednym przewodem, łączności Wi-Fi, integracji MQTT/API, konfigurowalnym liniom i strefom zliczania, zapasowemu zapisowi danych na karcie Micro SD oraz wbudowanemu wyjściu przekaźnikowemu bezpotencjałowemu, TAC-B EWP jest przeznaczony do profesjonalnego zliczania osób, automatyki inteligentnych budynków i projektów Smart City.

TAC-B EWP obsługuje elastyczny montaż boczny i sufitowy, zapewniając dokładne zliczanie osób przy wejściach, w wewnętrznych strefach odwiedzających oraz na zewnętrznych trasach pieszych i rowerowych.

Najważniejsze cechy

• Radarowy czujnik zasilany przez PoE - zasilanie i transmisja danych Ethernet jednym przewodem.
• Zastosowanie wewnętrzne i zewnętrzne - obudowa IP68 do wymagających instalacji wewnątrz i na zewnątrz budynków.
• Montaż boczny lub sufitowy - jeden czujnik można skonfigurować do zliczania z boku lub z góry.
• Zliczanie osób wewnątrz budynków - zliczanie osób w czasie rzeczywistym przy wejściach, w korytarzach, pomieszczeniach i przestrzeniach publicznych.
• Zliczanie pieszych i rowerów na zewnątrz - tryb ścienny obsługuje klasyfikację pieszy/rowerzysta na podstawie prędkości.
• Klasyfikacja dorosłych i dzieci - tryb sufitowy może klasyfikować pieszych na podstawie wysokości.
• Zliczanie dwukierunkowe - konfigurowalne linie i strefy obsługują analizę ruchu odwiedzających WE/WY.
• Bez kamer i bezpieczny dla prywatności - bez wideo, bez obrazów i bez identyfikatorów osobowych.
• Raportowanie w czasie rzeczywistym - przesyłanie danych do dashboardów, powiadomień i systemów zewnętrznych.
• Integracja MQTT/API - odpowiedni dla inteligentnych budynków, BMS, IoT i platform Smart City.
• Wyjście bezpotencjałowe - sygnał przekaźnikowy do automatyki, alarmów i urządzeń zewnętrznych.

Poproś o konsultację

Technologia zliczania osób 60 GHz mmWave radar

SensMax TAC-B EWP wykorzystuje radar 60 GHz mmWave zamiast kamer. Czujnik emituje skanujący sygnał radiowy i odbiera odbicia od poruszających się obiektów. Pozwala to urządzeniu wykrywać ruch, kierunek, prędkość i pozycję bez nagrywania odwiedzających.

Ponieważ TAC-B EWP działa bez kamer, nie nagrywa wideo, twarzy ani obrazów. System zbiera wyłącznie anonimowe dane radarowe, dzięki czemu nadaje się do miejsc wrażliwych pod względem prywatności, takich jak biura, budynki publiczne, sklepy detaliczne, muzea, obszary transportowe, parki i infrastruktura miejska.

Detekcja radarowa działa również w różnych warunkach oświetleniowych, w tym w ciemności, przy odblaskach i w jasnym świetle słonecznym. Może nadal wykrywać ruch w wymagających środowiskach, w których systemy oparte na wideo mogą być zakłócane przez światło, mgłę, śnieg lub deszcz.

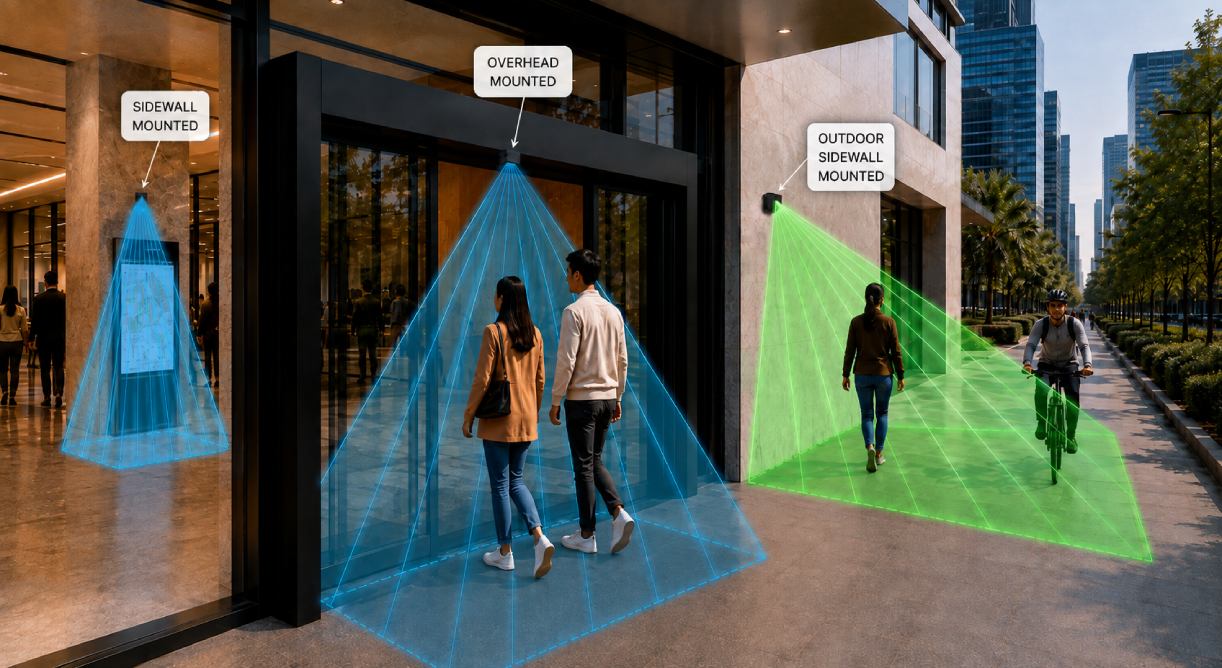

Montaż boczny, sufitowy i na słupie

SensMax TAC-B EWP obsługuje różne opcje montażu w zależności od układu projektu. Czujnik zliczania osób można zamontować na bocznej ścianie, nad monitorowanym obszarem lub na słupie do zliczania pieszych i rowerów na zewnątrz. Ta elastyczność sprawia, że czujnik nadaje się do miejsc, w których standardowe liczniki osób montowane na suficie nie mogą być zastosowane.

Montaż boczny do zliczania osób wewnątrz budynków

Montaż boczny stosuje się wtedy, gdy czujnik jest instalowany na ścianie, kolumnie lub konstrukcji bocznej i monitoruje ruch przez wybrany obszar. To rozwiązanie jest przydatne przy wejściach, w korytarzach, przy frontach sklepów, w otwartych strefach handlowych i przejściach publicznych, gdzie montaż sufitowy nie jest możliwy, niedozwolony lub gdzie sufit jest zbyt wysoko dla zliczania osób z góry.

Przy montażu bocznym TAC-B EWP może zliczać osoby poruszające się w obu kierunkach za pomocą konfigurowalnych linii i stref zliczania. Dzięki temu czujnik może mierzyć ruch odwiedzających WE/WY bez instalowania urządzenia bezpośrednio nad przejściem.

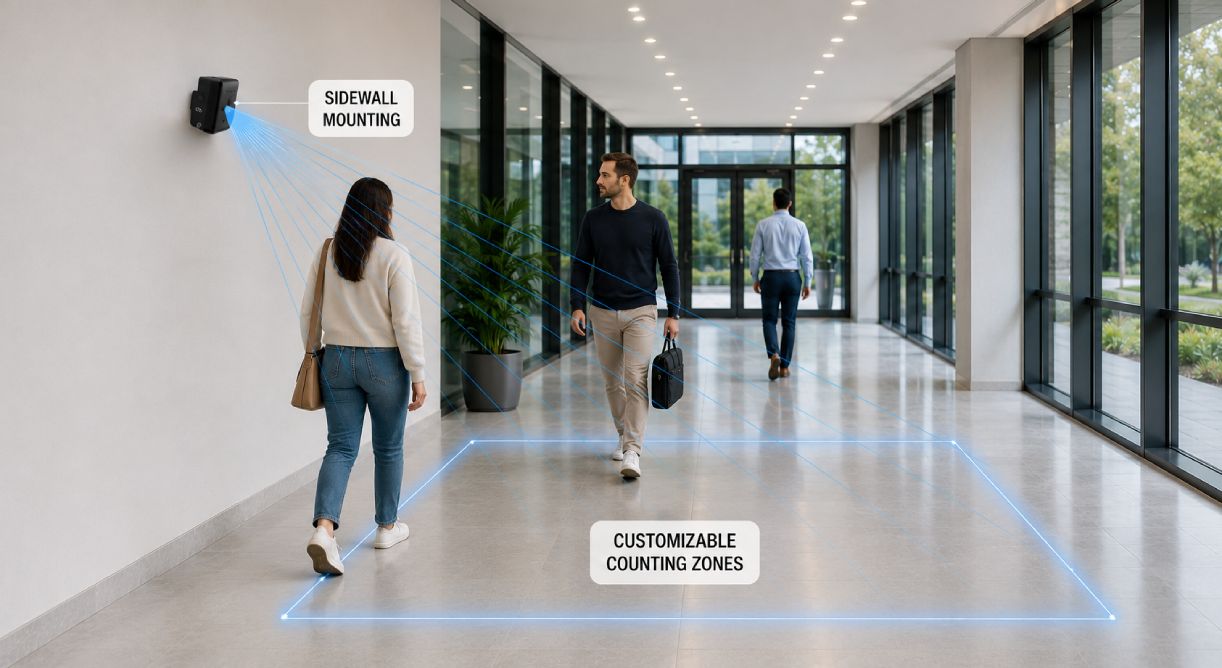

Bocznie zamontowany czujnik radarowy TAC-B EWP do zliczania osób w czasie rzeczywistym w miejscach bez odpowiedniego punktu montażu sufitowego.

Montaż sufitowy do zliczania osób wewnątrz budynków i klasyfikacji dorosłych/dzieci

Montaż sufitowy stosuje się wtedy, gdy TAC-B EWP jest instalowany nad monitorowanym obszarem i skierowany w dół. To rozwiązanie nadaje się do zliczania osób wewnątrz budynków przy wejściach do pomieszczeń, w toaletach, muzeach, bibliotekach, budynkach publicznych, korytarzach i kontrolowanych strefach wewnętrznych.

Przy montażu sufitowym czujnik może zliczać osoby z góry i klasyfikować odwiedzających jako dorosłych lub dzieci na podstawie wysokości obiektu. Zapewnia to bardziej szczegółowe anonimowe statystyki odwiedzin bez używania kamer i bez gromadzenia danych osobowych.

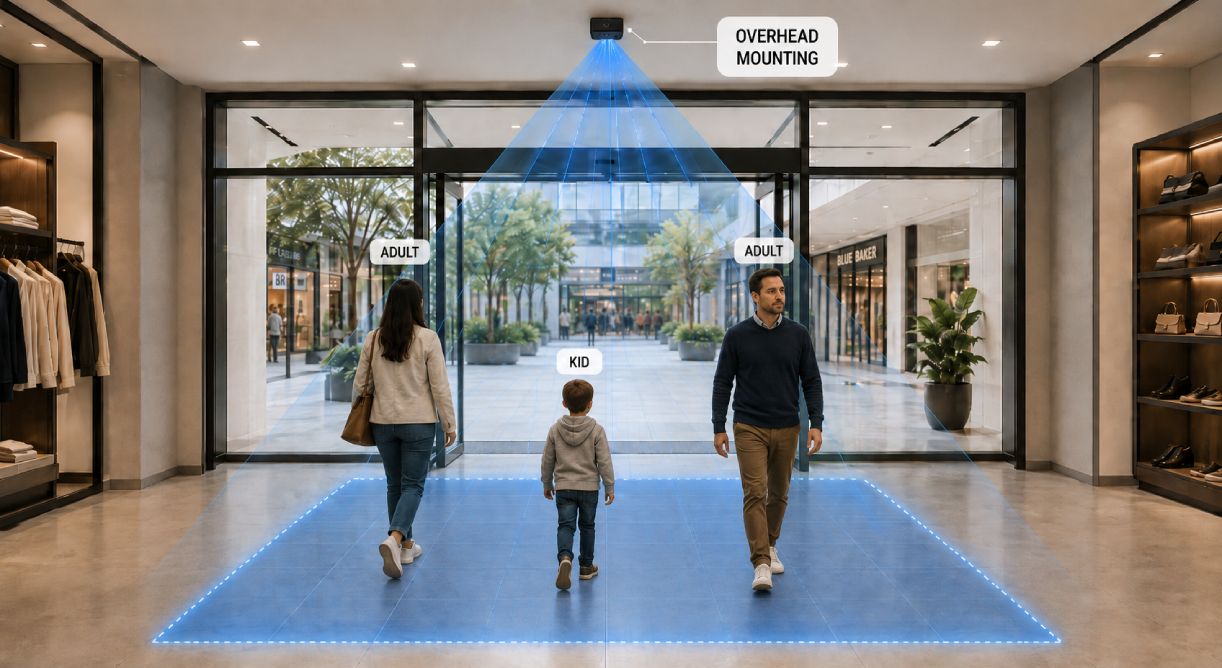

Sufitowo zamontowany czujnik radarowy TAC-B EWP do zliczania osób wewnątrz budynków i anonimowej klasyfikacji dorosłych/dzieci.

Montaż na słupie do zliczania pieszych i rowerów na zewnątrz

Montaż na słupie stosuje się w lokalizacjach zewnętrznych, gdzie czujnik jest instalowany na słupie, latarni lub podobnej konstrukcji pionowej. To rozwiązanie nadaje się do tras pieszych, ścieżek rowerowych, parków, przestrzeni publicznych, obszarów Smart City i współdzielonych korytarzy zewnętrznych.

Przy montażu na słupie TAC-B EWP pracuje w trybie ściennym i monitoruje ruch przez ścieżkę. Obsługuje zliczanie dwukierunkowe i może klasyfikować poruszające się obiekty jako pieszych lub rowerzystów na podstawie prędkości. Obudowa IP68 sprawia, że czujnik nadaje się do pracy na zewnątrz w zmiennych warunkach pogodowych.

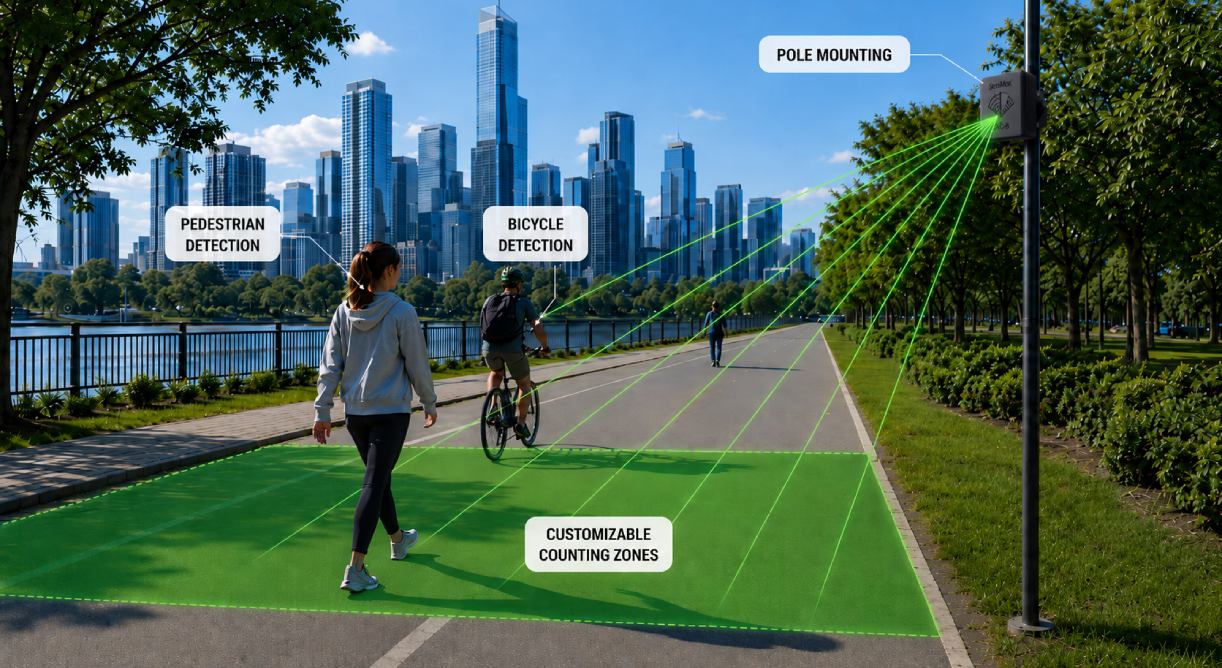

Zamontowany na słupie czujnik radarowy TAC-B EWP do zliczania pieszych i rowerów w przestrzeniach publicznych i projektach Smart City.

Poproś o konsultację

Raportowanie w czasie rzeczywistym i integracja

TAC-B EWP jest przeznaczony do projektów zliczania osób w czasie rzeczywistym, w których dane muszą być natychmiast dostępne dla dashboardów, narzędzi raportowych, systemów automatyki lub platform zewnętrznych.

Czujnik obsługuje przewodową łączność Ethernet, PoE oraz Wi-Fi. PoE pozwala urządzeniu otrzymywać zasilanie i przesyłać dane jednym przewodem Ethernet, zmniejszając złożoność instalacji i czyniąc czujnik odpowiednim dla profesjonalnych projektów inteligentnych budynków i infrastruktury.

Do integracji systemowej TAC-B EWP obsługuje eksport danych przez API i MQTT oraz może być używany z zewnętrznymi dashboardami, platformami BMS, systemami IoT, oprogramowaniem Smart City i innymi środowiskami firm trzecich. Dane zliczania osób i zdarzenia systemowe mogą być wykorzystywane w procesach raportowania, monitoringu i automatyzacji.

Jeżeli połączenie sieciowe jest tymczasowo niedostępne, czujnik może nadal zapisywać dane na wbudowanej karcie Micro SD i przesłać je później po przywróceniu połączenia.

Wyjście bezpotencjałowe do automatyki

TAC-B EWP posiada wbudowane wyjście przekaźnikowe bezpotencjałowe. Pozwala ono czujnikowi radarowemu wysyłać fizyczny sygnał do systemów i urządzeń zewnętrznych po osiągnięciu wybranego zdarzenia lub warunku zliczania.

Wyjście bezpotencjałowe sprawia, że TAC-B EWP jest przydatny nie tylko do raportowania, ale również do projektów automatyki, w których dane zliczania osób muszą wyzwalać działania w innych systemach.

• uruchamianie zewnętrznych alarmów lub urządzeń sygnalizacyjnych;
• wysyłanie impulsu do systemów kontroli dostępu, bram lub bramek obrotowych;
• aktywowanie oświetlenia lub wentylacji na podstawie ruchu lub zajętości;
• wysyłanie sygnałów stykowych do BMS, PLC lub sterowników automatyki;
• obsługa alertów w przestrzeniach publicznych, procesów serwisowych i scenariuszy bezpieczeństwa.

Wbudowany głośnik do powiadomień dźwiękowych

Oprócz wyjścia bezpotencjałowego TAC-B EWP ma wbudowany głośnik do powiadomień dźwiękowych. Funkcja ta może być używana, gdy czujnik powinien zareagować komunikatem dźwiękowym lub ostrzeżeniem po skonfigurowanym zdarzeniu.

Powiadomienia dźwiękowe mogą wspierać na przykład kierowanie odwiedzających, ostrzeżenia dotyczące dostępu, alerty serwisowe lub instrukcje w przestrzeniach publicznych. Głośnik jest dodatkową opcją dla projektów, w których zliczanie i detekcja mają być połączone z lokalną informacją zwrotną.

Typowe zastosowania

SensMax TAC-B EWP nadaje się do projektów wewnętrznych i zewnętrznych, w których wymagane jest zliczanie radarowe w czasie rzeczywistym bez kamer.

• Sklepy detaliczne i centra handlowe - zliczanie osób wewnątrz budynków, analiza wejść, zliczanie strefowe i raportowanie przepływu odwiedzających w czasie rzeczywistym.
• Biura i inteligentne budynki - zajętość pomieszczeń, ruch w korytarzach, wykorzystanie przestrzeni i automatyka budynkowa.
• Budynki publiczne - zliczanie odwiedzających bez kamer w bibliotekach, muzeach, budynkach miejskich, toaletach i strefach obsługi.
• Trasy piesze i rowerowe - zewnętrzna klasyfikacja pieszych i rowerzystów w trybie ściennym.
• Projekty Smart City - anonimowe statystyki ruchu dla infrastruktury miejskiej, parków, ulic i ścieżek współdzielonych.
• Obiekty rodzinne - sufitowa klasyfikacja dorosłych i dzieci bez kamer.
• Projekty automatyki i bezpieczeństwa - wyjście bezpotencjałowe, powiadomienia dźwiękowe i integracja MQTT z systemami zewnętrznymi.

Instalacja

TAC-B EWP można zamontować na ścianie lub suficie przy użyciu wbudowanego metalowego uchwytu. Uchwyt obraca się o 180°, co pozwala ustawić czujnik zgodnie z wybranym trybem pracy.

Dla trybu ściennego zalecana wysokość instalacji wynosi 250-350 cm od poziomu podłogi. Dla trybu sufitowego zalecana wysokość instalacji wynosi 200-300 cm. Prawidłowa wysokość instalacji jest ważna dla klasyfikacji obiektów, na przykład rozpoznawania pieszych/rowerzystów w trybie ściennym lub rozpoznawania dorosłych/dzieci w trybie sufitowym.

Czujnik można podłączyć bezpośrednio do routera PoE lub przełącznika PoE. Jeżeli istniejące urządzenia sieciowe nie obsługują PoE, można użyć zewnętrznego injektora PoE. W instalacjach zewnętrznych należy stosować wodoodporne osłony złączy, aby zabezpieczyć połączenia kablowe.

Wybór TAC-B EWP w porównaniu z innymi czujnikami TAC-B

TAC-B EWP jest preferowanym modelem, gdy projekt wymaga PoE, przewodowego Ethernetu, ochrony IP68 do zastosowań wewnętrznych i zewnętrznych, montażu bocznego lub sufitowego, automatyki przez wyjście bezpotencjałowe, integracji MQTT/API, klasyfikacji dorosłych/dzieci lub zliczania pieszych/rowerów w jednym czujniku radarowym.

Dla projektów wewnętrznych w handlu detalicznym, biurach i przestrzeniach publicznych, gdzie wystarczy Wi-Fi i nie jest wymagane PoE ani wyjście bezpotencjałowe, standardowy SensMax TAC-B 3D-W może być prostszą opcją. Dla lokalizacji zewnętrznych, gdzie wymagana jest komunikacja mobilna, można rozważyć SensMax TAC-B 4G.

Dane techniczne

Zawartość zestawu

• Czujnik radarowy SensMax TAC-B EWP
• Kabel Ethernet 5 m
• Zestaw śrub montażowych
• Wodoodporna osłona złącza RJ-45
• Wodoodporne gniazdo żeńskie do zacisku przekaźnika

Urządzenie ma wbudowany metalowy uchwyt do montażu ściennego lub sufitowego. Injektor PoE oraz dodatkowy uchwyt do montażu na słupie są akcesoriami opcjonalnymi i nie są zawarte w standardowym zestawie.

FAQ TAC-B EWP PoE radarowy czujnik zliczania osób

• Czy TAC-B EWP używa kamery wideo?
  Nie. TAC-B EWP wykorzystuje radar 60 GHz mmWave. Nie nagrywa wideo, obrazów, twarzy ani identyfikatorów osobowych.
• Czy TAC-B EWP można instalować wewnątrz i na zewnątrz?
  Tak. Czujnik jest przeznaczony do zastosowań wewnętrznych i zewnętrznych oraz ma obudowę IP68 do wymagających warunków pogodowych.
• Czy czujnik można zamontować na ścianie i sufitowo?
  Tak. TAC-B EWP obsługuje zarówno montaż boczny, jak i sufitowy. Tryb pracy wybiera się w interfejsie webowym.
• Czy może zliczać osoby w obu kierunkach?
  Tak. Czujnik obsługuje dwukierunkowe zliczanie WE/WY przy użyciu konfigurowalnych linii i stref zliczania.
• Czy TAC-B EWP może zliczać pieszych i rowery na zewnątrz?
  Tak. W trybie ściennym TAC-B EWP może klasyfikować poruszające się obiekty jako pieszych lub rowerzystów na podstawie prędkości.
• Czy TAC-B EWP rozróżnia dorosłych i dzieci?
  Tak. W trybie sufitowym czujnik może klasyfikować pieszych jako dorosłych lub dzieci na podstawie wysokości obiektu.
• Czy TAC-B EWP obsługuje PoE?
  Tak. Czujnik obsługuje PoE IEEE 802.3af, co pozwala przesyłać zasilanie i dane Ethernet jednym przewodem.
• Czy TAC-B EWP obsługuje integrację MQTT i API?
  Tak. TAC-B EWP obsługuje integrację MQTT i API dla platform inteligentnych budynków, IoT, BMS i Smart City.
• Czy TAC-B EWP może wyzwalać systemy zewnętrzne?
  Tak. Wbudowany przekaźnik bezpotencjałowy może wysyłać sygnały do systemów zewnętrznych, takich jak alarmy, oświetlenie, bramy, bramki obrotowe, BMS lub sterowniki PLC.
• Co się stanie, gdy połączenie internetowe zostanie utracone?
  Czujnik może zapisywać dane na wbudowanej karcie Micro SD i przesłać je później po przywróceniu połączenia sieciowego.

Gotowy do rozpoczęcia?

Potrzebujesz radarowego czujnika zliczania osób PoE do montażu bocznego lub sufitowego? SensMax pomoże dobrać odpowiednią konfigurację TAC-B EWP do zliczania osób wewnątrz budynków, zliczania pieszych i rowerów na zewnątrz, klasyfikacji dorosłych/dzieci, automatyki przez wyjście bezpotencjałowe lub integracji z inteligentnym budynkiem.

Prześlij układ projektu, wysokość instalacji, wymagany tryb pracy i potrzeby integracyjne, a pomożemy określić właściwą konfigurację.
